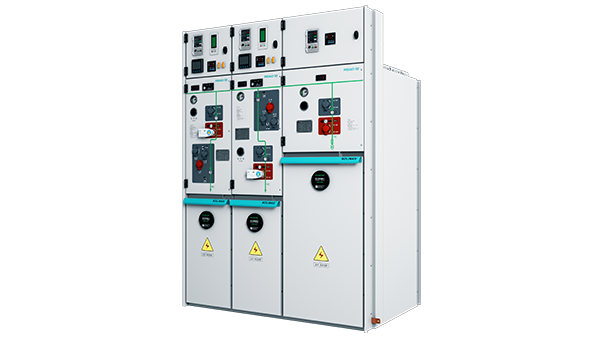

QSA-12環保氣體柜

本要求 環網柜的設計應保證設備運維、檢修試驗、帶電狀態的確定、連接電纜的故障定位等操作能安全進行。 環網柜的設計應能在允許的基礎誤差和熱脹冷縮的熱效應下不致影響設備所保證的性能，并滿足與其他設備連接的要求，與結構相同的所有可移開部件和元件在機械和電氣上應有互換性。 1.2.3 環網柜應配置帶電顯示器（帶二次核相孔、按回路配置），應能滿足驗電、核相的要求。高壓帶電顯示裝置的顯示器接線端子對地和端子之間應能承受2000V/1min的工頻耐壓。 環網柜按附圖要求配置電纜故障指示器，應具有相間故障指示功能及接地故障指示功能。 實施配電自動化的環網單元，操作電源可采用直流48V、110V或交流220V，并配置自動化接口。
咨詢電話：18059898311
產品特點
參數
技術參數
未找到相應參數組，請于后臺屬性模板中添加

我司環網柜的設計保證設備運維、檢修試驗、帶電狀態的確定、連接電纜的故障定位等操作安全進行。

我司環網柜的設計能在允許的基礎誤差和熱脹冷縮的熱效應下不致影響設備所保證的性能，并滿足與其他設備連接的要求，與結構相同的所有可移開部件和元件在機械和電氣上具有互換性。

環網柜的配置具有帶電顯示器（帶二次核相孔、按回路配置），能滿足驗電、核相的要求。高壓帶電顯示裝置的顯示器接線端子對地和端子之間能承受2000V/1min的工頻耐壓。

    環網柜可按附圖的要求配置電纜故障指示器，具有相間故障指示功能及接地故障指示功能。

    實施配電自動化的環網單元，操作電源可采用直流48V、110V或交流220V，并配置自動化接口。進出線柜可裝設3只電流互感器（自產零序）或2只電流互感器、1只零序電流互感器，并設置二次小室。

充氣柜技術參數

采用干燥空氣氣體絕緣的環網單元，每個獨立的干燥空氣氣室配置氣體壓力指示裝置。采用干燥空氣氣體作為滅弧介質的環網單元裝設干燥空氣氣體監測設備（包括密度繼電器，壓力表）。干燥空氣氣體壓力監測裝置配置狀態信號輸出接點。

    采用氣體滅弧開關設備，具有低氣壓分合閘閉鎖功能。

    氣箱箱體采用厚度≥2.5mm的S304不銹鋼板或優質碳鋼彎，折后焊接而成，氣箱防護等級滿足GB 4208規定的IP67要求。

功能隔室技術參數

    環網柜具有高壓室和電纜室、控制儀表室與自動化單元等金屬封閉的獨立隔室。

    各隔室的結構設計上滿足正常使用條件和限制隔室內部電弧影響的要求，并能防止因本身缺陷、異常使用條件或誤操作導致的電弧傷及工作人員，能限制電弧的燃燒范圍，環網柜具有防止人為造成內部故障的措施。

    環網柜相序按面對環網柜從左至右排列為A、B、C，從上到下排列為A、B、C，從后到前排列為A、B、C。

開關設備技術參數

真空斷路器的參數：

a）真空滅弧室允許儲存期20年，出廠時滅弧室真空度1.33×10-3Pa。在允許儲存期內，其真空度能滿足運行要求。

b）真空斷路器接地金屬外殼上具有防銹的、導電性能良好的、直徑為12mm的接地螺釘。接地點附近標有接地符號。

干燥空氣斷路器的參數：

a）干燥空氣氣體符合GB/T 12022的規定。

b）氣體抽樣閥：為便于氣體的試驗抽樣及補充，斷路器裝設合適的閥門。

c）干燥空氣氣體系統參數：斷路器的干燥空氣氣體系統便于安裝和維修，并有用來連接氣體處理裝置和其他設備的合適連接點。

d）干燥空氣氣體內的水分含量：斷路器中干燥空氣氣體在額定壓力下在20℃時的最大水分含量小于150mL/L，在其他溫度時予以修正。

操作機構技術參數

操作機構黑色金屬零部件均采用防腐處理工藝。

    開關設備采用手動操作配置時宜具備電動升級擴展功能；開關設備采用電動操作配置時同時具備手動操作功能。

    斷路器配置彈簧操作機構，斷路器操作機構具有防止跳躍功能，配置斷器的分合閘指示，儲能狀態指示明顯清晰，便于觀察。

并聯合閘脫扣器

a) 當電源電壓不大于額定電源電壓的30%時，合閘脫扣器不脫扣。并聯合閘脫扣器在合閘裝置的額定電源電壓的85%-110%范圍內，交流時在合閘裝置的額定頻率下可靠動作。

b) 當電源電壓不大于額定電源電壓的30%時，并聯合閘脫扣器不脫扣。

并聯分閘脫扣器

a）并聯分閘脫扣器在分閘裝置的額定電源電壓的 65%-110% (直流)或 85%-110% (交流)范圍內，交流時在分閘裝置的額定電源頻率下，開關裝置達到額定短路開斷電流的操作條件下能可靠動作；

b）當電源電壓不大于額定電源電壓的30%時，并聯分閘脫扣器不脫扣。

電動彈簧操作機構電動機儲能，并可手動儲能，可緊急跳閘。

在正常情況下，合閘彈簧完成合閘操作后立即自動開始再次儲能，合閘彈簧在15s內完成儲能。在彈簧儲能進行過程中不能合閘，并且彈簧在儲能全部完成前不得釋放。斷路器在各位置時都能對合閘彈簧儲能。

合閘彈簧的儲能狀態有機械裝置指示，清晰可視并能實現遠方監控。

環網柜的五防及聯鎖裝置技術參數

    環網柜具有可靠的“五防”功能：防止誤分、誤合斷路器；防止帶負荷分、合隔離開關（插頭）；防止帶電合接地開關；防止帶接地開關送電；防止誤入帶電間隔。

    進、出線柜裝有反映進出線側有無電壓，并具有聯鎖信號輸出功能的帶電顯示裝置。當線路側帶電時，有閉鎖操作接地開關及電纜室門的裝置。

    電纜室門與接地開關具備機械閉鎖。

    環網柜開關部分采用斷路器時，配置相應的機構及連鎖裝置，并具有防跳裝置，對電磁操作機構具有脫扣自我保護功能。

    采用兩工位隔離開關時，隔離開關與斷路器間具有可靠的機械防誤聯鎖。
